Hunting等壁厚螺桿鉆具是我公司近年來在吸收國外先進技術基礎上新研制的一種新型螺桿鉆具，在普通定向井及中淺井中使用具有明顯優勢，在深井、大位移井、短半徑井應用中顯示出比常規螺桿鉆具更大的優勢。

　　3.2與普通螺桿鉆具的區別

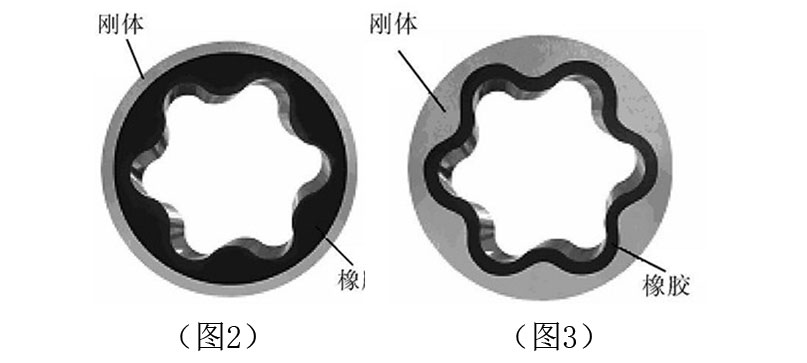

　　3.2.1馬達總成常規螺桿鉆具馬達的加工工藝是將橡膠澆鑄在光滑內壁定子殼體上(如圖2)，橡膠襯套的內表面是螺旋曲面，與轉子相互嚙合，利用二者的導程差形成螺旋密封腔來完成能量轉換;外表面為圓柱形，粘合于光滑內壁的定子殼體上，這種結構會導致在注膠過程中橡膠在定子殼內出現波峰和波谷，橡膠厚薄相差較大。由于橡膠襯套在硫化過程中會出現波峰、波谷處，則橡膠易老化、掉膠，加之螺桿鉆具轉子在定子內長時間工作，因此容易出現掉塊、撕裂和脫膠現象，導致馬達過早失效，縮短了螺桿鉆具的使用壽命。

　　Hunting等壁厚螺桿鉆具馬達定子內表面加工成與轉子相配合的螺旋曲面，再在螺旋曲面上硫化橡膠，使橡膠厚度均勻、相等(如圖3)，與轉子配合組成等壁厚馬達。等壁厚馬達不但增強了橡膠在定子殼內表面的耐沖擊和抗變形能力，而且定子內表面的等壁厚橡膠在硫化過程中不會出現橡膠老化、掉膠等問題，使橡膠硫化效果達到佳，保證了螺桿鉆具馬達的使用壽命。由于定子內橡膠在使用條件變化時變形量小，可以增加與轉子的配合量，從而提高每級馬達的壓降，在同樣壓降的情況下可縮短馬達尺寸，進一步提高螺桿鉆具的造斜率。

　　3.2.3 整機性能

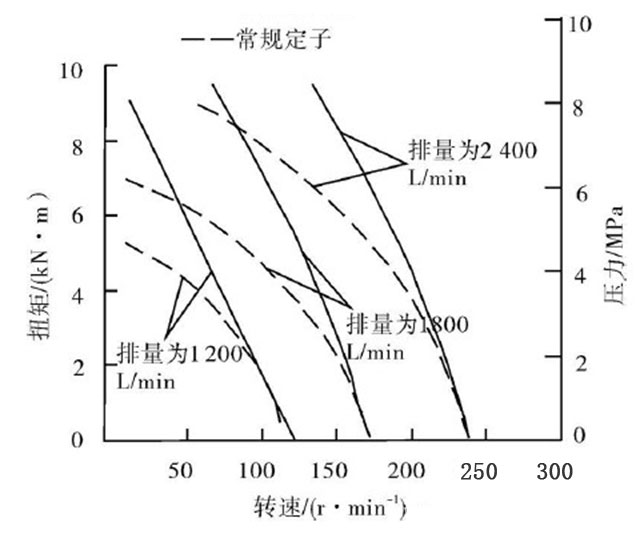

　　在相同級數、相同線形、相同腔室和相同的定轉子配合以及相同的定子長度172等壁厚螺桿鉆具和172常規螺桿鉆具性能曲線(如圖5)所示：沿著2400L/min流量線從下向上，可以在0.8Mpa壓降下找到相同的輸出功率。兩種螺桿鉆具在230r/min時扭矩大1100 N.m。增加載荷及壓降，等壁厚螺桿鉆具的出眾性能特征變得很明顯了。在2400L/min和4Mpa壓降下，常規螺桿鉆具的轉速下降至175r/min，扭矩是4700 N.m;等壁厚螺桿鉆具轉速為205 r/min，產生5350 N.m扭矩。在同樣的工作點等壁厚螺桿鉆具由于提高了容積效率而轉得更快，并且由于提高了機械效率而產生更過的扭矩。在同樣的輸入功率下，等壁厚定子螺桿鉆具比常規螺桿鉆具有更多的輸出功率。

　　------ 等壁厚定子

　　------ 常規定子

以上資料由hunting代理商四川鼎恒石油機械設備有限公司整理，如需下載更多Hunting等壁厚螺桿鉆具資料請咨詢客服人員！

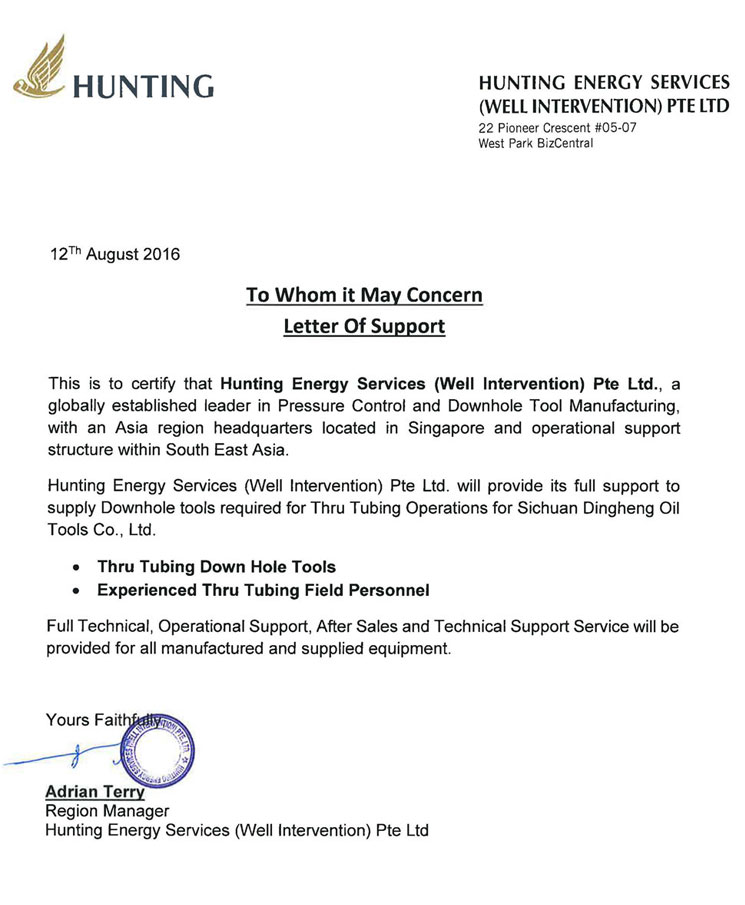

四川鼎恒石油設備有限公司hunting代理證書
